I. Definição e classificação
1. Definição
The high-pressure pipeline CO₂ fire extinguishing system is a gas fire extinguishing system that uses high-pressure stored carbon dioxide as the fire extinguishing medium and discharges fire extinguishing agents to the protected area or protected objects through a fixed pipeline networkA sua principal característica é que o dióxido de carbono é armazenado em forma líquida em cilindros de aço de alta pressão (com uma pressão de armazenamento de 15 MPa),e o agente extintor de incêndio é rapidamente descarregado através da rede de tubulações, conduzindo o gás (nitrogénio), alcançando uma supressão de incêndio eficiente.
2. Classificação
Por formulário de pedido:
Sistema de inundação total: pulveriza todo o espaço fechado e é adequado para locais não tripulados ou pouco povoados, como centros de dados e arquivos.
Sistema de aplicação local: pulverização direta para proteger objetos específicos (como equipamentos mecânicos, relíquias culturais), adequado para cenários como oficinas de pintura a vapor e museus.
Sistema móvel: conceção portátil, adequada para proteção contra incêndio temporária ou de pequena escala (como pilhas de carregamento, armários integrados).
Por estrutura de instalação
Sistema independente da unidade: um conjunto de dispositivos de armazenamento protege uma única área protegida, adequada para áreas protegidas independentes ou de alto risco.
Sistema de distribuição combinado: os dispositivos de armazenamento partilhados protegem várias áreas protegidas e os custos são reduzidos através de válvulas de selecção.
Por objeto protegido:
Inundação total: protecção global do espaço fechado, concentração de projecto ≥ 34%.
Aplicação local: pulverizar directamente o objeto protegido, com um tempo de pulverização de ≥ 0,5 minutos.
II. Princípio de funcionamento e composição dos componentes
1Princípio de funcionamento
Detecção de incêndio: Os detectores de fumaça e temperatura na área protegida emitem sinais de alarme de incêndio.
Processamento de sinal: Depois que o controlador confirma o fogo, inicia um programa de atraso (20 a 30 segundos) para lembrar as pessoas de evacuar.
Liberação do gás de accionamento: após o término do atraso, o grupo de cilindros do gás de accionamento (azoto) libera gás de alta pressão.
Descarga de agentes extintores de incêndio: O nitrogénio empurra o dióxido de carbono líquido para ser descarregado a alta velocidade através da rede de tubulações para a área protegida.A extinção dos incêndios é conseguida reduzindo a concentração de oxigénio (a cerca de 12%) e absorvendo o calor.
2Componentes essenciais

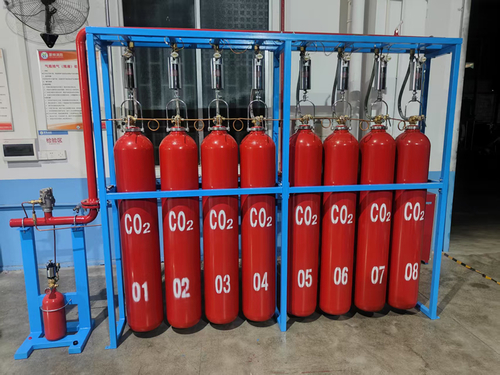

Armazenamento de agentes extintores de incêndio
cilindro de aço de alta pressão: armazenar dióxido de carbono líquido a uma pressão de 15MPa, feito de aço inoxidável 316L.
Válvula de recipiente: controla a liberação de agente extintor de incêndio e está equipada com um dispositivo de redução de pressão (pressão de funcionamento: 19 MPa±0,95 MPa).
Dispositivo de detecção de fugas: monitora a pressão de armazenamento para garantir a integridade do sistema.
Sistema de rede de tubulações
Manifold: Recolhe o gás condutor e distribui-o para cada área protegida.
Mangueira de alta pressão: Conecta a garrafa de gás ao colector, feito de aço inoxidável.
Válvula de selecção (sistema de distribuição combinada): Alterna a direcção do fluxo do agente extintor de incêndio para assegurar a descarga direccional.
Bocal: Atomiza o agente extintor de incêndio para cobrir uniformemente a área protegida ou o objeto protegido.
Controle e condução
Válvula solenoide: recebe sinais de controlo e inicia a liberação de gás de condução.
Válvula de controlo da trajectória do gás: impede o refluxo do gás e assegura o fluxo unidirecional no sistema.
Indicador de pressão: alimenta a pressão no condutor para confirmar o estado de descarga do agente extintor de incêndio.
Dispositivo de segurança
Dispositivo de redução de pressão: impede a sobrepressão da tubulação, com uma pressão de funcionamento de 15 MPa±0,75 MPa.
Aquecimento antiestático: Aquecimento do sistema de tubulação com uma resistência de ≤ 1000Ω para evitar explosões causadas pela eletricidade estática.
III. Cenários de aplicação e análise da cadeia industrial
1. Cenários aplicáveis
Sistema de inundação total
Centro de dados: proteger salas de servidores e prevenir incêndios elétricos.
Arquivos/Bibliotecas: Proteger documentos em papel e evitar danos causados pela água.
Subestação de energia: Controlo de incêndios na trincheira dos cabos e nos gabinetes de distribuição.
Sistema de aplicação local
Equipamentos industriais: Protegem as máquinas-ferramenta e as linhas de pintura para evitar a propagação de incêndios locais.
Relíquias culturais/Museus: Proteger com precisão as exposições preciosas e evitar a libertação em grande escala.
Oficina de pintura a vapor: Controle dos incêndios causados por vapores líquidos inflamáveis e redução das interrupções de produção.
Sistema móvel
Instalações temporárias: exposições, armazéns temporários, implantação rápida.
Cenários de pequena escala: pilhas de carregamento, armários integrados, protecção flexível.
IV. Precauções de segurança
Método de arranque:
As operações de emergência automáticas, manuais e mecânicas estão disponíveis; para sistemas de aplicação local, o controlo automático pode não ser necessário.
A entrada da área protegida é equipada com um interruptor de conversão que, quando alguém entra, deve ser desligado para o modo manual.
Segurança do pessoal
O tempo de evacuação não deve exceder 30 segundos, sendo instalada uma luz indicadora de descarga na entrada da zona protegida.
Os dispositivos de escape mecânicos são instalados na zona protegida subterrânea para evitar a acumulação de dióxido de carbono.
Restrições ambientais
Evitar a utilização em ambientes inferiores a - 20°C ou superiores a 100°C. É necessário ajustar a dosagem prevista.
Os tubos de aço inoxidável ou de cobre devem ser utilizados em ambientes corrosivos e revestidos com revestimentos anticorrosivos.
Requisitos de manutenção
Verifique regularmente a pressão das garrafas de gás e a eficácia dos dispositivos de redução de pressão.
Realizar testes anuais de simulação de arranque para garantir a fiabilidade do sistema.
Resumo
O sistema de extinção de incêndio de CO2 da rede de tubulações de alta pressão, com as suas principais vantagens de armazenamento a alta pressão e descarga rápida,É amplamente utilizado em cenários como centros de dados e instalações industriaisA sua concepção deve obedecer rigorosamente ao "Código de conceção dos sistemas de extinção de incêndio com dióxido de carbono" e ao "Código Geral das instalações de protecção contra incêndio".A cadeia industrial tem um grau relativamente elevado de concentração e continuará a desenvolver-se no futuro em conformidade com as exigências do controlo inteligente e da protecção do ambiente.Quando os utilizadores fazem uma escolha, devem prestar especial atenção a parâmetros como a pressão de armazenamento, o tempo de descarga e os dispositivos de segurança,e personalizar o projeto em combinação com cenários específicos.
